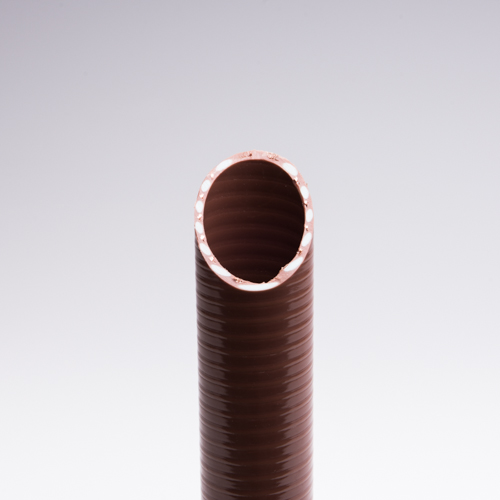

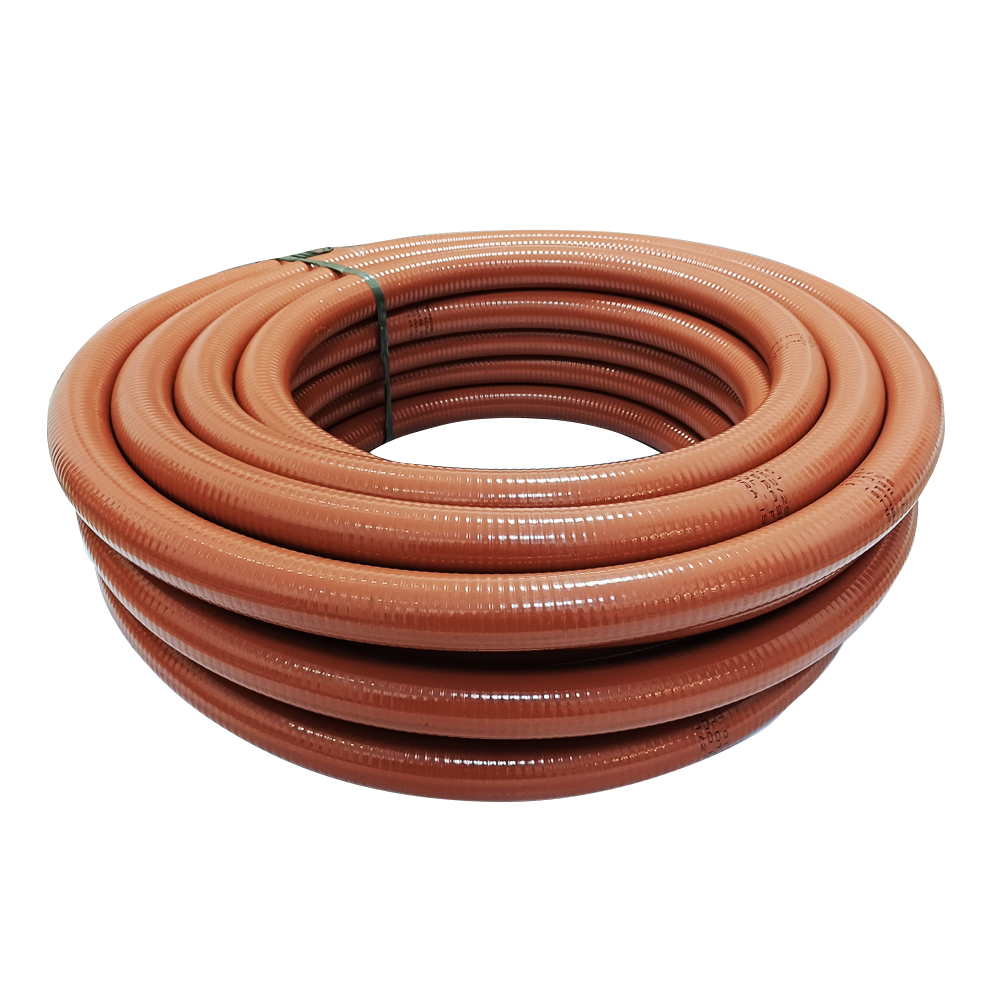

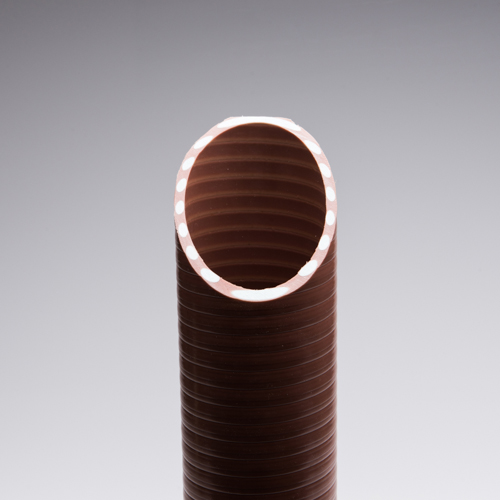

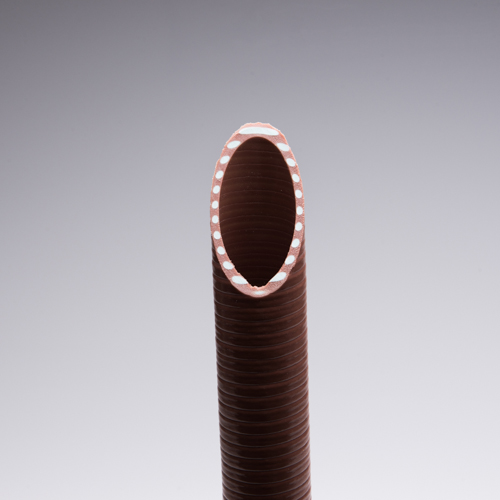

ISMP – Ibirá Sucção Marrom Petróleo

Diâmetro Nominal (pol)	Diâmetro Nominal (mm)	Diâmetro Interno (mm)	Diâmetro Externo (mm)	Espessura da Parede (mm)	Pressão de Trabalho (kgf/cm²)	Pressão de Trabalho (psi)	Pressão de Trabalho (bar)	Pressão de Ruptura (kgf/cm²)	Pressão de Ruptura (psi)	Pressão de Ruptura (bar)	Temperatura de Trabalho (°C)	Diâmetro do Rígido	Vácuo (inhg)	Vácuo (mmHg)	Raio de Curvatura (mm)	Lance (m)
1″	25	25,40 ± 0,20	31,40 ± 0,60	3,00 ± 0,20	8	110	8	23	330	23	5°C – 55°C	2,50 ± 0,20	29	737	80	25/50
1.1/4″	32	31,70 ± 0,20	38,10 ± 0,60	3,20 ± 0,20	7	100	7	21	300	21	5°C – 55°C	2,50 ± 0,20	29	737	200	25/50
1.1/2″	38	37,90 ± 0,20	45,50 ± 0,60	3,80 ± 0,20	7	100	7	21	300	21	5°C – 55°C	3,00 ± 0,20	29	737	200	25/50
2″	51	50,80 ± 0,20	59,80 ± 0,60	4,50 ± 0,20	7	100	7	21	300	21	5°C – 55°C	3,70 ± 0,20	29	737	230	25/50
2.1/2″	63.5	63,10 ± 0,20	72,30 ± 0,60	4,60 ± 0,20	6	80	6	17	240	17	5°C – 55°C	3,80 ± 0,20	29	737	250	25/50
3″	76	76,20 ± 0,20	87,20 ± 0,60	5,50 ± 0,20	5	75	5	16	225	16	5°C – 55°C	4,50 ± 0,20	29	737	280	25/50
4″	102	101,80 ± 0,20	115,40 ± 0,60	6,80 ± 0,20	5	70	5	15	210	15	5°C – 55°C	5,00 ± 0,20	29	737	380	25/50
6″	152	152,40 ± 0,20	168,40 ± 0,60	8,00 ± 0,20	4.5	65	4.5	14	195	14	5°C – 55°C	7,50 ± 0,20	29	737	700	25/30/50
8″	203	203,00 ± 0,20	223,40 ± 0,60	10,20 ± 0,20	4	55	4	12	165	12	5°C – 55°C	9,00 ± 0,20	29	737	1300	25/50
